Main courante sur mesure

Demande de devis: Voir en fin de page

Idéal pour rampe inox en kit:
        Support mural à bague
Ni vis ni soudure pour fixer le tube
10 10 27  : pour Ø 33,7 mm
10 10 28  : pour Ø 42,4 mm
10 10 29  : pour Ø 48,3 mm
Distance mur 75 mm, Ht 75 mm.
Platine Ø 70 x 6 mm, 3 trous fixations
Présenté avec Rosace 102 007

Support Q Design
9320 042 : pour Ø 42,4 mm
9320 048 : pour Ø 48,3 mm
Inox 304
Fixation murale et main courante invisible:
Platine Ø 50 mm + bloc M8 pour vis
 goujon à 2 filets
Déport: Lg 100, Ht 80 mm
Disponible pour pose sur vitre et poteau

          Console classique
112 033      : pour Ø 33,7 mm
112 042 *P : pour Ø 42,4  mm
112 048 *P : pour Ø 48,3 mm
Platine ronde Ø 60x5 mm
Berceau 65 x 25 mm soudé
Tige 12 mm soudée;
 déport: Lg 75, Ht 50 mm.

          Support  Q New
100 000* : pour main courante plate
100 042* : pour Ø 42,4 à 45 mm
100 048* : pour Ø 48,3 à 55 mm

Platine ronde Ø 60x5 mm
Berceau 65 x 25 mm soudé
Tige 14 mm soudée;
 déport: Lg 75, Ht 50 mm..

Support Q New orientable
102 000* : pour main courante plate
102 042* : pour Ø 42,4 à 45 mm
102 048* : pour Ø 48,3 à 55 mm

         Support  moderne
111 000  : pour main courante plate
111 033     : pour Ø 33,7 mm
111 042*P : pour Ø 42,4  mm
111 048*P : pour Ø 48,3  mm
Platine ronde 60x5 mm
Tige Ø 14 mm + filet intérieur M8 pour fixation murale par vis à double
filetage
Déport: Lg 75, Ht 50 mm.

Ecuyer  réglable en hauteur:
140 000  : pour main courante plate
140 042*P : pour Ø 42,4 mm
140 048*P : pour Ø 48,3 mm

En 3 parties:
Tige Ø 14 x 120mm
Hauteur variable : 30 à  80 mm
Platine Ø 50 mm + bloc M8 pour fixation murale par vis à double
filetage
Écarteur Ø 25 x 80 mm
Existe en modèle pour fixation sur verre, sur poteau rond ou carré

Ecuyer  réglable et orientable:
145 000 *  : pour main courante plate
145 042 *P : pour Ø 42,4  mm
145 048 *P : pour Ø 48,3  mm

Ecuyer
5000605 : pour plat et  Ø 42,4  mm
2 pièces:
Platine ronde 50 x 5 mm + bloc M8 pour fixation murale par vis à double
filetage
Ecarteur Ø 25 mm, Tige Ø 14 mm extrémité avec filet M6
Déport: Lg 75, Ht 57,5 mm.
Compatible avec berceaux 1800 xxx

Ecuyer
100450 : pour Ø 42,4  mm
3 pièces:
Platine ronde 50 x 5 mm
Ecarteur Ø 20 mm + filet intérieur M8 pour fixation murale par vis à double
filetage
Tige Ø 14 mm creuse pour vis TF
- 100450 Inox : vis TF M6x60
- 100450 Bois : vis TF 5 x 80
Déport: Lg 75, Ht 45 mm.

Console

Réf.: 100631 :  Filet intérieur M6

Platine 70 x 4 mm, 3 trous fixations
Compatible avec Rosace 102 007
Tige Ø 12 mm + filet intérieur M6 pour fixation berceau ou bague (voir ci-dessous).
Distance mur 75 mm, Ht 75 mm.

Bague de fixation main courante
pour supports M6
Article Nr. :      Pour tube Ø
7500 300 *           33,7
7500 310 *           42,4
7500 320 *           48,3
Avec 1 vis de pression M5

Berceau de fixation  main courante,
63x25x4 mm, pour supports M6
Article Nr. :      Pour tube Ø
1800 000              plat
1800 033              33,7 mm
1800 042 *           42,4 à 45 mm
1800 048 *           48,3 à 55 mm

Rosace cache platine.

Article Nr. : Dimensions        Ø
102 000          70x12           12,5
102 007          76x12           12,5
50151             76x12           14,5

Attache murale à sceller

101 033 : pour Ø 42,4 mm
Platine ronde Ø 64 x 3 mm

Tige Ø 12 mm, à sceller 115 mm
Développement 79x73 mm

101 035 :  platine Ø 40 x 3 mm

Support muret à bague pour inox
210316 : pour tube Ø 26,9 mm
211316 : pour Ø 33,7 mm
212316 : pour Ø 42,4 mm
213316 : pour Ø 48,3 mm
Inox 316
Platine 70 mm
Fixation tube par vis compression
Déport mur/tube: 65 mm

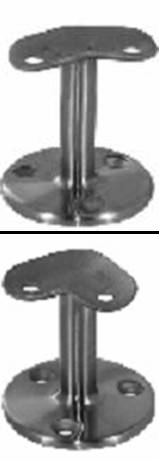

Support muret pour inox et bois
13000012 : pour plat
13004212 : pour Ø 42,4 mm
13504212 : 135° Ø 42,4 mm
13904212 : 90° Ø 42,4 mm
13004812 : pour Ø 48,3 mm
13504812 : 135° Ø 48,3 mm
13904812 : 90° Ø 48,3 mm
Platine Ø 60 x 5 mm
Tige Ø 12 mm, ht 60 mm
Disponible avec berceau vissé

Console 100630  :

Déport: Lg 75, Ht 75 mm.
Platine 70 x 4 mm avec 3 trous (fraisés) Ø 6,5mm pour fixations.
Compatible avec Rosace 102 007

Console 113 000 :

Platine ronde 60 x 6 mm avec 3 trous (fraisés) Ø 4,8 mm pour fixations.
Tige  Ø 12mm,
Déport Lg 75, Ht 50 mm

Attache murale à sceller

101 036 :
Platine ronde Ø 40 x 3 mm
Rond Ø 12mm,
Déport: Lg 79, Ht 73 mm.
Lg à sceller : 115 mm

101 034 idem platine Ø 64 x 3 mm

Indiquez le numéro du support choisi et les informations suivantes : pose à l' intérieur ou à l'extérieur, longueur de la main courante, diamètre du tube ainsi que votre code postal (pour le calcul des frais de port) et votre n° de téléphone

Rampe inox ou bois :
Tubes, barres

Embouts, bouchons :
Extrémités pour main-courante

Coudes fixes et articulés :
Raccords, attaches

Notre bureau d'étude est à votre disposition pour tout cas particulier
