BOUCHONS INOX pour TUBES et BARRES :

1/6 ) Embouts de finition inox pour  rampe BOIS Ø 42 et 45 mm


Embout inox brossé à coller
+ Jonction
bois/inox à visser,

Article Nr. :  Pour barre bois
242 420       bombé  Ø 42 mm
5500110*P  bombé  Ø 45 mm
5500210*P  plat       Ø 45 mm



Embout courbe inox brossé à coller
+ Jonction
bois/inox à visser,

Article Nr. :   Pour barre bois
243 420     plat     Ø 42 mm



Embout biseauté inox brossé à coller
+ Jonction
bois/inox à visser
Article Nr. :   Pour barre bois
250 420             Ø 42 mm
5500540*P
Ø 45 mm
.

Raccords droit, 90°, variable, mural ... pour main courante bois: contactez-nous.

2/6 ) Terminaisons inox pour tubes rond et carré

Capuchon inox pour tube et barre
Article Nr.
:  pour tube / barre Ø
735 012  *         12 mm
à coller,
Ø extérieur 16 mm x Lg 15 mm

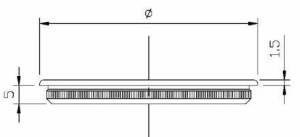

Bouchon inox plat à coller
Article Nr.
:       Pour tube Ø
110 420  * P      42,4 x 2,0
110 426  *         42,4 x 2,6
110 486  *         48,3 x 2,6
Creux

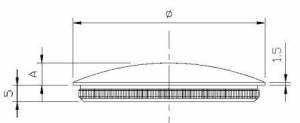

Bouchon inox bombé à coller
Article Nr. :       Pour tube Ø
111 160  *            16,0 x 1,0
111 337  *            33,7 x 2,0
111 420  * P         42,4 x 2,0
111 426  *            42,4 x 2,6
111 480  *            48,3 x 2,0
111 486  * P         48,3 x 2,6
 Creux



Bouchon inox plat à frapper
Massif
Article Nr.
:       Pour tube Ø
50329-12             12,0 x 1,5
50329-16             16,0 x 2,0
50329-21 *          21,3 x 2,0
50329-25             25,0 x 2,0
50320-26*           26,9 x 2,0
50319-30             30,0 x 2,0
50328-35             35,0 x 2,0
50327-40             40,0 x 2,0
50323-42             42,4 x 2,0
50324-42             42,4 x 2,6
50325-48             48,3 x 2,0
50326-48             48,3 x 2,6
50337-50             50,0 x 2,0
50336-60             60,3 x 2,0
50336-66             60,3 x 2,6

- Creux
270 337 * P       33,7 x 2,0
121 420 * P         42,4 x 2,0
121 426 *            42,4 x 2,6
270 483 * P       48,3 x 2,0
121 486 *            48,3 x 2,6

- Creux, Inox 316 brossé:
3600170              60,3 x 2,0
3600180              76,1 x 2,0
3600190              88,9 x 2,0
3600200            101,6 x 2,0



Bouchon inox bombé
Massif
Article Nr. :       Pour tube Ø

50306-12           12,0 x 1,5
50306-16           16,0 x 2,0
50317                25,0 x 2,0

- Creux
250 337             33,7 x 2,0
122 420 * P       42,4 x 2,0
122 426 *          42,4 x 2,6
250 483 * P       48,3 x 2,0
122 486 * P       48,3 x 2,6



Bouchon inox rond à frapper
- Creux
Article Nr. :       Pour tube Ø
285 337              33,7 x 2,0
123 420 *  P       42,4 x 2,0
123 426 *           42,4 x 2,6
285 483 *  P       48,3 x 2,0
123486 *            48,3 x 2,6





Bouchon inox plat plein,
Article Nr. :     Pour tube Ø
2912010            12,0 x 1,0
2916010            16,0 x 1,0
2921320            21,3 x 2,0
2926920            26,9 x 2,0
2930015            30,0 x 1,5
2933720            33,7 x 2,0
2938115            38,1 x 1,5
2940015            40,0 x 1,5
2940020            40,0 x 2,0
2942420            42,4 x 2,0
2942426            42,4 x 2,6
2943015            43,0 x 1,5
2945015            45,0 x 1,5
2948320            48,3 x 2,0
2948326            48,3 x 2,6
2950815            50,8 x 1,5
2960320            60,3 x 2,0
Inox 304 brossé,
à frapper





Bouchon inox bombé massif
Article Nr. :     Pour tube Ø
3012010            12,0 x 1,0
3016010            16,0 x 1,0
3021320            21,3 x 2,0
3026920            26,9 x 2,0
3030015            30,0 x 1,5
3033720            33,7 x 2,0
3038115            38,1 x 1,5
3040015            40,0 x 1,5
3040020            40,0 x 2,0
3042420            42,4 x 2,0
3042426            42,4 x 2,6
3043015            43,0 x 1,5
3045015            45,0 x 1,5
3048320            48,3 x 2,0
3048326            48,3 x 2,6
3050815            50,8 x 1,5
3060320            60,3 x 2,0
Inox 304 brossé,
à frapper



Bouchon inox bombé pour tube à épaisseur variable

Inox 316

Article Nr. :       Pour tube Ø
3400120             12,0 x 1,0
3400160             16,0 x 1 à 1,5
3400200             20,0 x 1,0 à 2,0
3400213             21,3 x 1,6 à 2,0
3400269             26,9 x 1,6 à 2,0
3400300             30,0 x 1,5 à 2,6
3400337             33,7 x 2,0 à 2,6
3400400             40,0 x 2,0 à 2,6
3400424             42,4 x 2,0 à 2,6
3400483             48,3 x 2,0 à 2,6
3400603             60,3 x 2,0 à 2,6
3400761             76,1 x 2,0 à 2,6
3401016           101,6 x 2,0 à 2,6

3/6 ) Embouts perforés inox pour tubes rond et carré

Embout inox perforé, bombé
A) avec trou M8, plein
Article Nr.
:  Inox   Pour tube
3133 720       304     33,7 x 2,0
3142 420       304     42,4 x 2,0
3142 426       304     42,4 x 2,6
3148 320       304     48,3 x 2,0
3148 326       304     48,3 x 2,6

3600650       316     33,7 x 2,0
3600660       316     42,4 x 2,0

B) avec trou M8, creux
260337         304     33,7 x 2,0
260424         304     42,4 x 2,0
260483         304     48,3 x 2,0

C) avec trou Ø 12,1 mm, plein
Article Nr.
:  Inox     Pour tube
50308-L        304     33,7 x 2,0
50310-L        304     42,4 x 2,0
50311-L        304     48,3 x 2,0




Embout inox  plat  perforé:
A)
trou M8, massif
Article Nr.
:  Inox   Pour tube
3233 720      304     33,7 x 2,0
3242 420      304     42,4 x 2,0
3242 426      304     42,4 x 2,6
3248 320      304     48,3 x 2,0
3248 326      304     48,3 x 2,6

3600 750      316     33,7 x 2,0
3600 760      316     42,4 x 2,0

B) avec trou M8, creux
275337         304     33,7 x 2,0
275424         304     42,4 x 2,0
275483         304     48,3 x 2,0

C)  trou Ø 12,1 mm, massif
Article Nr.
:  Inox    Pour tube
50321-L         304     33,7 x 2,0
50323-L         304     42,4 x 2,0
50325-L         304     48,3 x 2,0



 Embout massif perforé Ø 12,1 mm
+ 1 vis de serrage pour réglage tige en hauteur
Article Nr.
:       Pour tube
3163 372            33,7 x 2,0
3164 242            42,4 x 2,0
3164 832            48,3 x 2,0

Inox 316





Embout rond creux + filet M8 à 45°

Article Nr. :  Pour tube Ø
50275             42,4 x 2,0
50276             42,4 x 2,6
50277             48,3 x 2,0
50279             48,3 x 2,6
Inox 304

 Supports filetés M8: voir fin de rubrique  Supports main courante pour poteau

4/6 ) Finitions Crosse et Sphère

Embout inox 90° plat
Article Nr.
:       Pour tube Ø
103337 *               33,7 x 2,0
4590810               40,0 x 2,0
103420 *              42,4 x 2,0
103426 *              42,4 x 2,6
4590840 *            48,3 x 2,0
103486                 48,3 x 2,6



Crosse inox  90°
Article Nr.
:       Pour tube Ø
4590900               33,7 x 2,0
4590910               42,4 x 2,0
4590920               42,4 x 2,6
4590930               48,3 x 2,0
4590940               48,3 x 2,6
483 316                60,3 x 2,0



Finition inox biseautée 45°
Article Nr.
:       Pour tube Ø
4591000              26,9 x 2,0
4591100              33,7 x 2,0
104420 *             42,4 x 2,0
104426 *             42,4 x 2,6
4591120              48,3 x 2,0
104486 *             48,3 x 2,6
4591130              60,3 x 2,0



Pommeau inox avec sphère

Article Nr.
Tube Ø     Sphère Ø
4570900      42,4 x 2,0   70 mm
4570910      48,3 x 2,0   80 mm

Inox 316 brossé



Embout de finition rond pour tube
Article Nr. :    Pour tube Ø
7500100             33,7
7500110             42,4
7500120             48,3
7500130             60,3
à coller



La gamme complète des sphères inox et garnitures de fuseau est disponible sur demande.

Boule inox Borgne:
Ø 20 mm

Article Nr. :      Barre Ø
101 010 *           10 mm
101 012 *P         12 mm
450510               14 mm

Ø 25 mm

Article Nr. :     Barre Ø
51025-12 *        12 mm
450600              14 mm

Ø 25 mm, 2 x 90°

Article Nr. :     Barre Ø
51025-90 *         12 mm

 5/6 ) Fonds à souder

Disque inox plat à souder
Article Nr. :       Ø x 4 mm
604330               33,0 mm
604400               40,0
604420               42,4
604480               48,3
604600               60,0
Inox 304 brossé 1 face



Coupelle inox bombée à souder
Article Nr. :     Ø    x    Ep
53233 *            33         1,5 mm
54242 *            42         2,0
54248 *            48         2,0
54260               60         2,5
54276               76         2,5
54289                89        2,5
54101              101        2,5
Inox 304 brossé 1 face

6/ 6 ) Embouts pour tubes carrés





        Inox 316 brossé

Bouchon inox carré brossé
Article Nr. :       Ø x 4 mm
100320201           20x20x1,5
100325252           25x25x2,0
100330302           30x30x2,0
100340402           40x40x2,0
100340403           40x40x3,0
100350502           50x50x2,0
100360602           60x60x2,0

100033020           30x20x2,0
100034020           40x20x2,0
100034030           40x30x2,0
100035030           50x30x2,0
100036040           60x40x2,0

Embout inox Perforé M8
100330302-M8    30x30x2,0+M8
100340402-M8    40x40x2,0 +M8
100340403-M8   40x40x3,0 +M8

Vous ne trouvez pas la dimension ou l'article recherchée: contactez-nous.

Sauf indication contraire, les articles proposes sont  en inox 304 finition brossé
Si la référence est suivie de: * : disponible en inox 316  brossé
                                                 P : disponible en inox  316 Poli Miroir
